Brillia Tower 堂島 構造

『ブリリアタワー堂島』では、オイルダンパーや粘性体制振壁、波形鋼板耐震壁などの信頼性の高い技術を用いた制振構造が採用されています。各種制振部材が地震エネルギーを吸収。建物全体の揺れを抑えるとともに、躯体や内外装材の損傷を低減します。

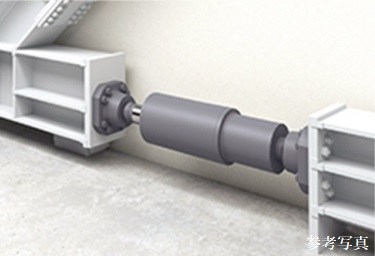

オイルの油圧抵抗力を減衰力としたダンパーで、最大減衰力は2000kNです。タワーパーキングやエレベーターシャフトまわりに配置されています。

高粘性流体の粘性抵抗力を利用した壁状の制振部材が建物中央部分に配置されています。

波形形状の折板を使用した壁部材が建物中央部分に配置されています。耐震要素として地震力を負担し、RC柱に作用するせん断力を低減します。

低降伏点鋼という特殊な鋼材を使用した鉄骨梁型のダンパーです。廊下床下の短スパン梁が用いられています。

連層耐震壁が無くなる高層階において、柱の伸縮を拘束し、建物の変形を小さくする役割を果たしています。

連層耐震壁から建物外周までスタンスを広げることで、柱に生じる押し込み・引き抜き力を分散させます。

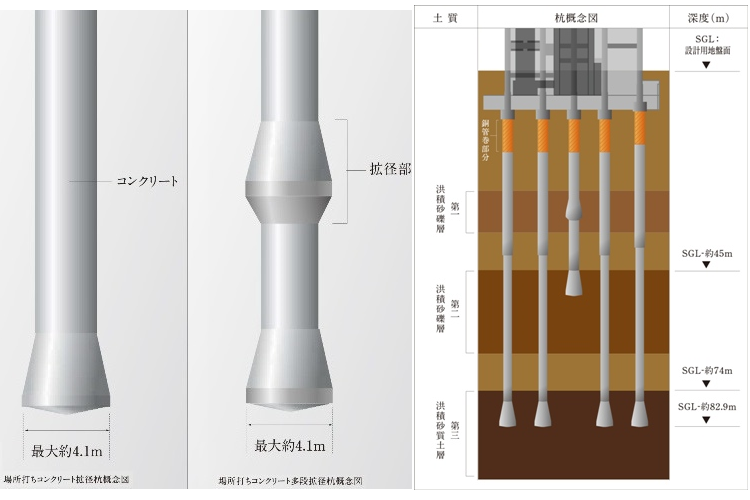

直径最大約2.5m、拡底径最大約4.1m、最長約71.5mの場所打ちコンクリート拡径杭（一部多段拡径杭）を計48本、地下約45mから約74mの堅固な地盤に支持させることで、超高層建物が足元からしっかり支えられています。また、杭の上部には鋼管を巻き、耐震性が高められています。

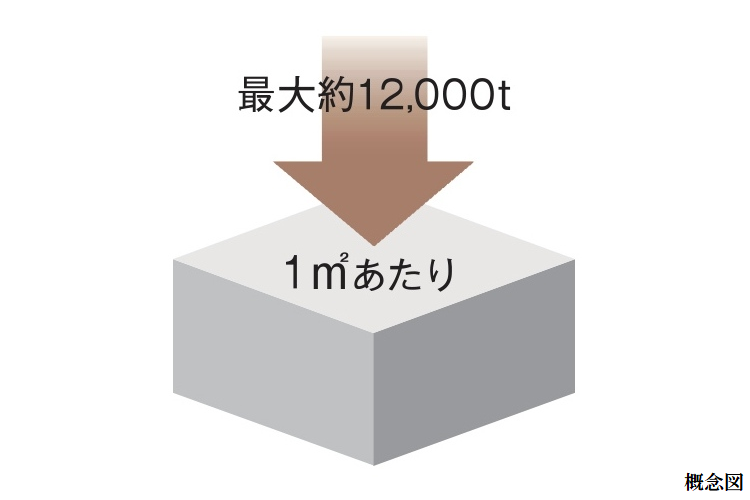

大梁には30N/mm²～60N/mm²、建物を支える柱には42N/mm²～120N/mm²もの高強度コンクリートが採用されています。高い強度とともに耐久性が得られます。

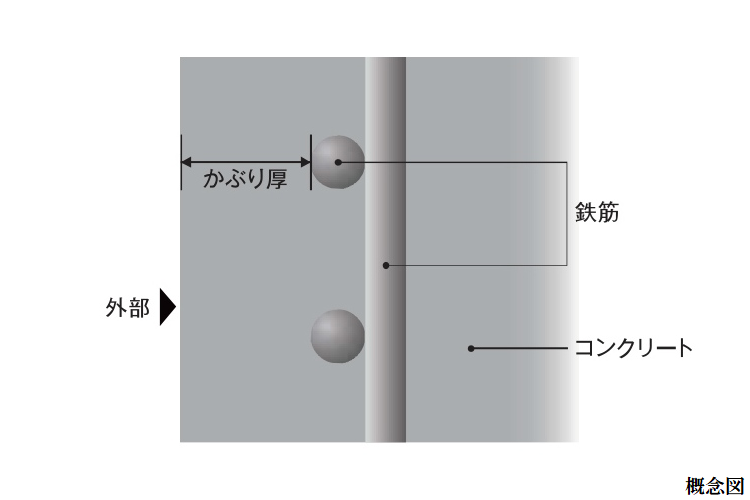

コンクリートは空気に触れると外側から徐々に中性化するため、中性化が鉄筋に至ると錆が発生して耐久性を損ないます。そこで構造体コンクリートについては、鉄筋を覆うコンクリートのかぶり厚を適切な寸法とすることで耐久性が高められています。

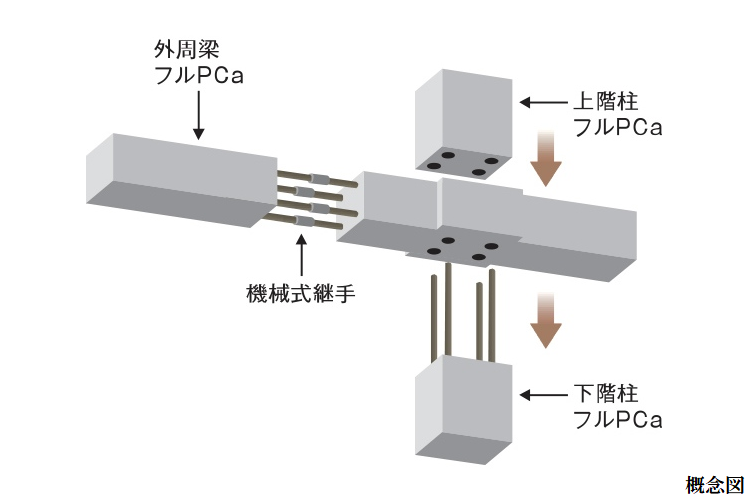

あらかじめ工場で製造した鉄筋コンクリート部材を用いるプレキャスト（PCa）工法です。寸法誤差が少なく精度の高い施工が可能です。『ブリリアタワー堂島』では構造架構の多くにプレキャスト工法を採用し、高精度な柱と梁が採用されています。

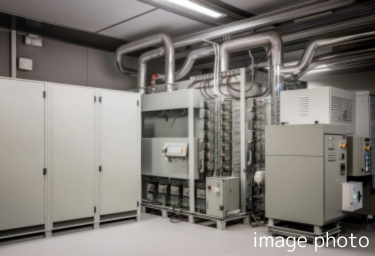

災害時の停電に備え、住宅用とホテル・全体共用で計2台の非常用発電機が設置されています。高層用、低層用エレベーター各1台のほか、一部の共用部の空調やコンセントなどを4～5時間使用可能な状態に保ちます。

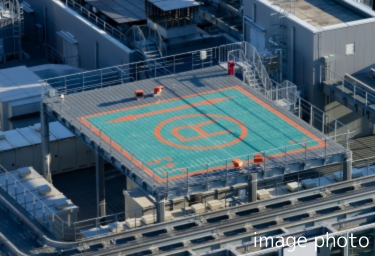

はしご車の届かない高層建築物における消防活動を想定し、屋上にヘリコプターが離着陸できるスペースが確保されています。

心臓が機能を失った状態の時に電気ショックを与え、正常に戻すための医療機器「AED」が2階及び43階のデリバリーボックス内に設置されています。

共用部には、災害時に備え、防災備蓄品や人命救助の道具、避難誘導の備品、生活物資などが揃えられています。また、全住戸にプライベートな防災倉庫が設置されています。非常食や飲料水をはじめ、さまざまなアイテムを保管できるスペースが確保されています。
※防災備蓄倉庫の備蓄品は変更となる場合があります。

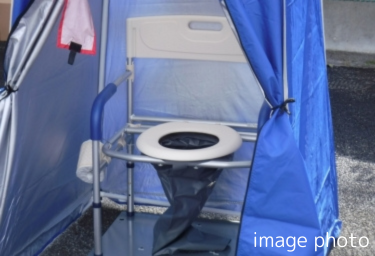

災害時に断水したケースを想定し、最低限のライフラインを確保するべく、下水に直接流すことができるマンホールトイレが装備されています。
※下水本管が損傷した際は、使用できない場合があります。

※構造体概念CGは図面を基に描き起こしたものでもので実際とは異なります。
※上記の内容は分譲当時のHP・パンフレットに記載されている内容を基に掲載しており、現状と異なる場合があります。
